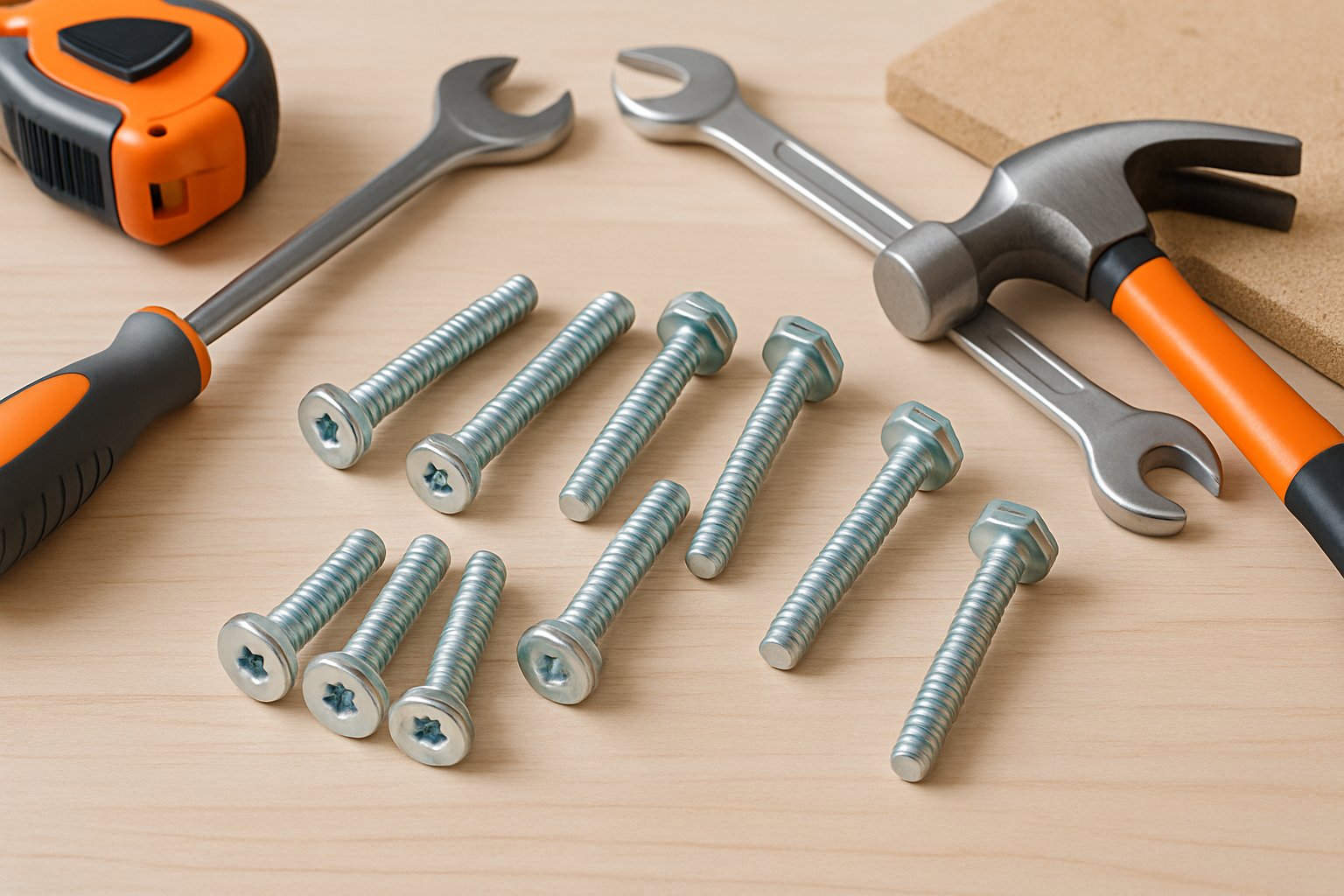

Cosa sono le viti flangiate
Le viti flangiate sono elementi di fissaggio dotati di una flangia integrata alla base della testa. Questa flangia funziona come una rondella permanente, distribuendo il carico su una superficie più ampia rispetto alle viti standard. Grazie a questo design, riducono significativamente la pressione concentrata e limitano il rischio di affondamento, soprattutto su materiali delicati o soggetti a deformazione.
Caratteristiche e vantaggi
- Flangia integrata: elimina la necessità di rondelle separate, semplificando il montaggio
- Distribuzione del carico: riduce la pressione superficiale fino al 50% rispetto alle viti non flangiate
- Prevenzione dell'affondamento: ideale su legno, plastica, lamiere sottili e materiali compositi
- Estetica: la flangia crea una finitura più uniforme e ordinata
- Risparmio: elimina la necessità di acquistare e assemblare rondelle separate
- Velocità di montaggio: riduce i tempi di assemblaggio manuale e meccanico
Tipi di viti flangiate
Per tipologia di testa
| Tipo di testa | Caratteristiche | Applicazioni |
|---|---|---|
| Testa esagonale con flangia | Testa larga, flangia circolare, uso con chiave o martello | Strutture, elementi meccanici di grandi dimensioni |
| Testa cilindrica con flangia | Profilo basso, flangia circolare, aspetto compatto | Pannellistica, assemblaggio elettronico |
| Testa svasata con flangia | Testa conica, flangia integrata, montaggio a filo | Componenti dove l'altezza è critica |
| Testa bombata con flangia | Testa arrotondata, estetica moderna, flangia ampia | Applicazioni decorative, arredamento |
Per tipo di filettatura
Le viti flangiate si dividono in:
- Viti flangiate metriche: con filettatura metrica (M5, M6, M8, M10, ecc.) secondo ISO 13
- Viti flangiate con filettatura trapezoidale: per trasmissione di potenza e movimenti lineari
- Viti flangiate autofilettanti: per plastica, legno e materiali morbidi, con punta tagliente
- Viti flangiate autoperforanti: con punta da trapano, per lamiere sottili
Materiali e rivestimenti
Acciaio e leghe
- Acciaio al carbonio (C): standard industriale, economico, soggetto a ossidazione; richiede zincatura
- Acciaio zincato: protezione galvanica, resistenza alla corrosione moderata, adatto per ambienti interni e umidità bassa
- Acciaio inox A2 (AISI 304): buona resistenza alla corrosione, non ferromagnetico, ideale per alimenti, chimico, marino leggero
- Acciaio inox A4 (AISI 316): massima resistenza alla corrosione, adatto per ambienti salini e chimicamente aggressivi
- Acciaio zincato nero: variante scura, estetica migliorata, protezione basica
Classi di resistenza
Le viti flangiate in acciaio sono classificate secondo ISO 898-1. Le classi comuni sono:
- Classe 4.6: carico di snervamento circa 240 MPa, uso generale, costruzioni leggere
- Classe 4.8: carico di snervamento circa 320 MPa, uso comune in macchine e autoveicoli
- Classe 5.6: carico di snervamento circa 300 MPa, applicazioni meccaniche moderate
- Classe 5.8: carico di snervamento circa 400 MPa, carichi medi
- Classe 6.8: carico di snervamento circa 480 MPa, carichi elevati
Dimensioni e metriche
Le viti flangiate metriche seguono la norma ISO 6921 (Hexagon flange head screws). Le misure standard più comuni sono:
| Metrica | Diametro (mm) | Lunghezza flangia (mm) | Altezza testa (mm) | Applicazioni tipiche |
|---|---|---|---|---|
| M5 | 5 | 9,2 | 3,5 | Piccoleria, assemblaggio leggero |
| M6 | 6 | 11 | 4 | Componenti meccaniche, pannelli |
| M8 | 8 | 14,5 | 5,3 | Strutture, macchine, automotive |
| M10 | 10 | 17 | 6,4 | Elementi strutturali, carichi medi |
| M12 | 12 | 20 | 7,5 | Applicazioni pesanti, fissaggi critici |
Le lunghezze standard variano da 16 mm a 100 mm a seconda della metrica. Consulta il catalogo del fornitore per le disponibilità specifiche.
Norma ISO 6921
La norma ISO 6921 regola le viti flangiate a testa esagonale (Hexagon flange head screws). Specifica:
- Dimensioni della testa e della flangia
- Tolleranze geometriche e di filettatura
- Classi di resistenza (da 4.6 a 10.9)
- Materiali e rivestimenti ammessi
- Metodi di prova e controllo qualità
Questa norma garantisce l'intercambiabilità internazionale e la compatibilità tra fornitori diversi.
Applicazioni pratiche
Falegnameria e legno
Le viti flangiate sono essenziali in falegnameria perché la flangia previene l'affondamento nel legno. Vengono usate per:
- Montaggio di cerniere e cardini
- Fissaggio di elementi decorativi
- Assemblaggio di mobili e strutture in legno
- Applicazioni esterne su travi e rivestimenti
Lamiere e metallo
Su lamiere sottili, la flangia distribuisce la pressione e impedisce la deformazione:
- Fissaggio di sedili e imbottiture in autoveicoli
- Assemblaggio di schermi e coperture metalliche
- Costruzione di telai e strutture leggere
Plastica e compositi
Ideali per materiali fragili dove la concentrazione di carico potrebbe causare danni:
- Fissaggio di accessori su plexiglass e policarbonato
- Montaggio su compositi in fibra di vetro
- Applicazioni idrauliche e fluidodinamiche
Settore automotive e industriale
- Montaggio di pompe, motori e alternatori
- Fissaggio di serbatoi e tubazioni
- Assemblaggio di parti strutturali soggette a vibrazioni
Come scegliere le viti flangiate giuste
Passaggi di selezione
- Identificare il materiale base: legno, acciaio, plastica o composito determina il tipo di vite (autofilettante, autoperforante, metrica standard)
- Determinare lo spessore: viti più lunghe e robuste per assemblaggi spessi
- Valutare il carico: carichi leggeri richiedono classi 4.6-4.8, carichi elevati 5.8-6.8 o superiori
- Scegliere il rivestimento: ambienti umidi o salini richiedono inox A4; interni asciutti accettano zincato
- Verificare la compatibilità: flangia non deve interferire con il montaggio; controllare diametro e altezza con il disegno tecnico
- Considerare la finitura estetica: acciaio inox lucido per applicazioni visibili, zincato nero per ambienti industriali
Tabella di selezione rapida
| Scenario | Tipo consigliato | Materiale | Classe/Rivestimento |
|---|---|---|---|
| Montaggio legno interno | Flangiata metrica o autofilettante | Acciaio al carbonio | Zincato 4.8 |
| Montaggio legno esterno | Flangiata metrica | Acciaio inox | A2 o A4 |
| Lamiera spessa automotive | Flangiata esagonale | Acciaio al carbonio | Zincato 5.8-6.8 |
| Ambienti marini/chimici | Flangiata cilindrica | Acciaio inox | A4 |
| Plastica/composito | Autofilettante flangiata | Acciaio inox | A2 |
| Applicazioni critiche | Flangiata esagonale metrica | Acciaio al carbonio | Zincato 8.8 o superiore |
Installazione e best practice
Preparazione
- Praticare un foro pilota leggermente inferiore al diametro della vite (circa 80-85% del diametro nominale) nei materiali duri
- Per il legno, usare un foro pilota più piccolo (60-70%) per aumentare l'aderenza
- Assicurare che la superficie sia pulita e priva di sporco o ossido
Montaggio
- Inserire la vite ad angolo retto rispetto alla superficie per distribuire correttamente il carico
- Serrare gradualmente con attrezzo appropriato (cacciavite, brugola, martello per teste esagonali)
- Non serrare eccessivamente: la flangia deve aderire uniformemente senza deformare il materiale sottostante
- Se richiesto da specifiche, usare frenafiletto (Loctite) su superfici soggette a vibrazioni
Coppia di serraggio indicativa
Per viti flangiate M6-M10 in acciaio, la coppia di serraggio consigliata è generalmente:
- M6: 5-8 Nm
- M8: 14-18 Nm
- M10: 25-30 Nm
Consultare sempre il progetto o la documentazione tecnica specifica per valori precisi.
Vantaggi rispetto alle viti standard con rondella
- Semplicità: una sola parte anziché due, riduce errori di assemblaggio
- Affidabilità: la flangia non si perde durante il trasporto o il montaggio
- Estetica: finitura più pulita e uniforme
- Economicità: riduce il numero di componenti da gestire e immagazzinare
- Performance: distribuzione del carico superiore e più prevedibile rispetto alle rondelle libere
Conservazione e logistica
Le viti flangiate devono essere conservate in ambienti asciutti e protetti dall'umidità. Le viti zincate non devono essere esposte a pioggia o nebbia salina durante lo stoccaggio. Per lunghe giacenze, applicare un leggero strato di olio protettivo. L'inox non ossida naturalmente, ma è consigliato evitare il contatto con acciaio al carbonio non protetto che potrebbe causare reazioni galvaniche.
