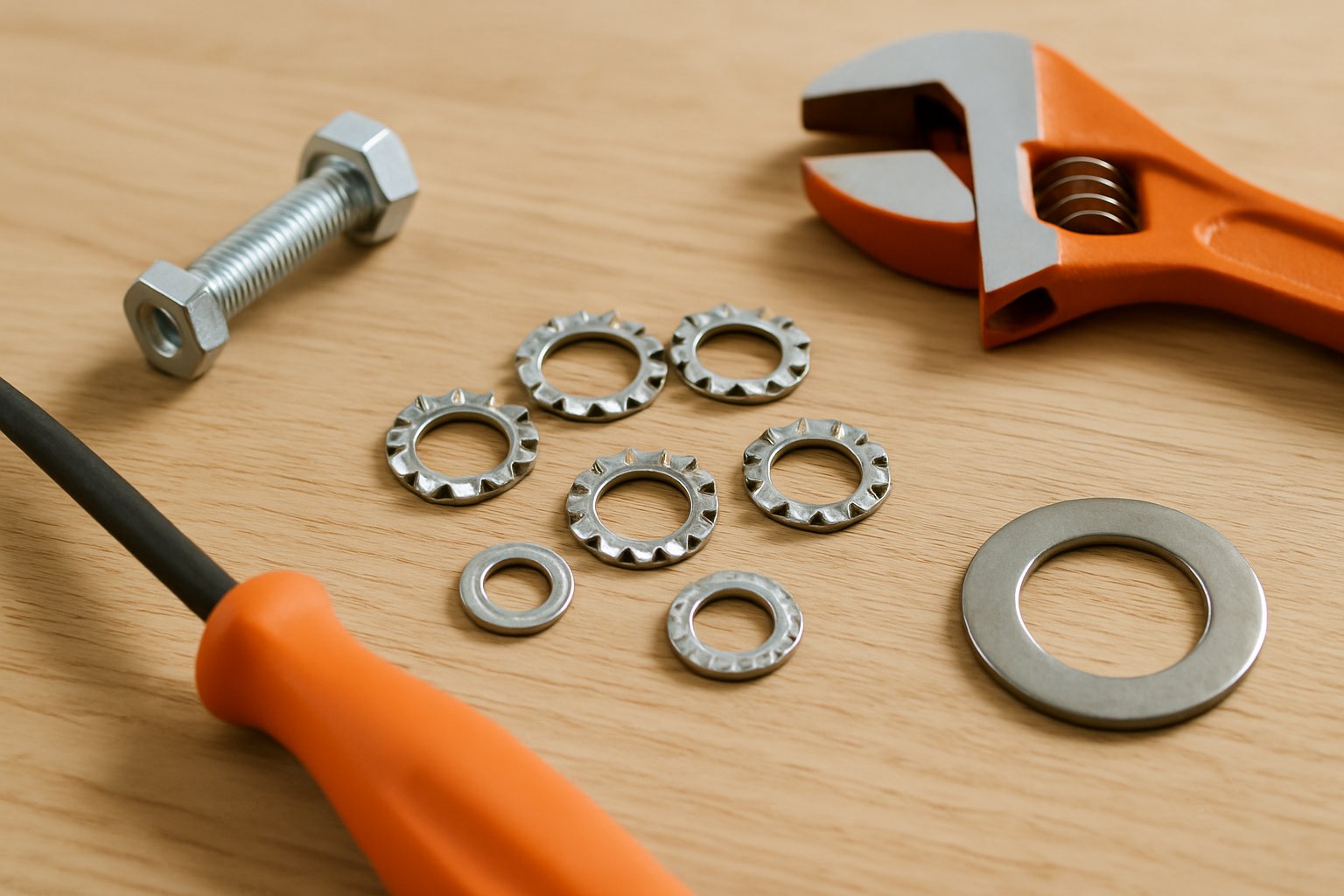

Cosa sono le rondelle autobloccanti
Le rondelle autobloccanti, anche chiamate rondelle di bloccaggio o rondelle di sicurezza, sono elementi di fissaggio metallici progettati per impedire l'allentamento spontaneo di viti e bulloni. Grazie a una geometria speciale, esercitano una pressione crescente sulle superfici a contatto, creando attrito e resistenza all'allentamento anche in presenza di vibrazioni o carichi dinamici.
Sono ampiamente impiegate in settori dove la sicurezza e la durabilità del fissaggio sono critiche: automotive, macchinari industriali, costruzioni, aeronautica ed elettronica.
Come funzionano le rondelle autobloccanti
Le rondelle autobloccanti agiscono secondo il principio del blocco meccanico: la loro forma crea una componente di forza radiale verso l'esterno, mantenendo costante la pressione di serraggio anche quando la vite tende ad allentarsi. A differenza di una semplice rondella piana, impediscono il movimento relativo tra vite, dado e superfici di contatto.
Il principio di funzionamento varia a seconda del tipo:
- Rondelle a stella: i denti metallici mordono nelle superfici sottostanti, creando attrito e resistenza all'allentamento.
- Rondelle dentellate: hanno fitte dentellature che impediscono lo scorrimento attraverso attrito meccanico.
- Rondelle a cuneo: sfruttano un profilo a doppio cono che esercita una pressione radiale continua.
- Rondelle a molla: mantengono elasticità e pressione costante durante i cicli di vibrazione.
Principali tipologie di rondelle di sicurezza
Rondelle a stella (Tooth Lock)
Caratterizzate da una serie di denti triangolari o ad angolo acuto sulla superficie superiore e inferiore, le rondelle a stella mordono leggermente nelle superfici metalliche della vite e del pezzo. Offrono un ottimo rapporto costo-efficacia e sono fra le più utilizzate nel fissaggio generale. La loro efficacia diminuisce su superfici molto lisce o verniciate.
Rondelle dentellate (Toothed Lock)
Dotate di dentellature concentriche o ondulate, creano un'elevata resistenza all'allentamento attraverso l'attrito generato dai denti. Sono efficaci su acciaio e materiali duri; sconsigiate su alluminio o superfici fragili poiché possono causare danni.
Rondelle a cuneo (Wedge Lock)
Composte da due rondelle metalliche a profilo conico, si bloccano l'una sull'altra creando una spinta radiale costante. Sono particolarmente indicate per applicazioni con vibrazioni intense e temperature elevate. Costano più delle rondelle a stella ma garantiscono prestazioni superiori.
Rondelle North-Lock e Starlock
Marchi leader nel settore, questi sistemi (per esempio Nord-Lock e Starlock) offrono rondelle a cuneo di elevata qualità, progettate per resistere a vibrazioni estreme. Sono diffuse in applicazioni aeronautiche, petrolifere e su macchine a velocità critica.
Rondelle a molla (Spring Lock)
Realizzate con acciaio armonico, mantengono una leggera ondulazione che fornisce elasticità e pressione continua. Meno invasive rispetto alle rondelle a stella, sono adatte a superfici delicate o a verniciatura successiva.
Norme e standard di riferimento
Le rondelle autobloccanti sono disciplinate da standard internazionali che ne definiscono dimensioni, tolleranze e prestazioni:
- ISO 6923: definisce le rondelle di sicurezza a stella e dentellate, specificandone diametri e caratteristiche costruttive.
- DIN 6923: norma tedesca per rondelle di sicurezza con dentellature radiali.
- UNI ISO 6923: versione italiana della normativa ISO, applicabile nel mercato europeo.
- ASME B18.21.1: standard americano per lock washers (rondelle di bloccaggio).
Questi standard garantiscono compatibilità, affidabilità e intercambiabilità tra produttori diversi.
Quando utilizzare rondelle autobloccanti
Le rondelle di bloccaggio sono consigliate in situazioni specifiche:
- Ambienti soggetti a vibrazioni: motori, compressori, macchine industriali, veicoli.
- Carichi dinamici: applicazioni con sollecitazioni cicliche che tendono ad allentare i fissaggi.
- Temperature fluttuanti: dilatazioni e contrazioni termiche che generano allentamento.
- Elementi a scarsa rigidità: fogli sottili, alluminio, plastica, dove è critico mantenere il serraggio.
- Applicazioni critiche per la sicurezza: strutture, attrezzature che non possono fallire improvvisamente.
Viceversa, le rondelle autobloccanti sono sconsigliabili su superfici verniciate, placcate o delicate, poiché i denti potrebbero compromettere la finitura.
Scelta della rondella autobloccante giusta
Parametri di selezione
La scelta della rondella di sicurezza corretta dipende da:
- Diametro della vite: deve corrispondere a quello nominale (M4, M6, M8, M10, ecc.); le rondelle sono classificate per ogni misura.
- Materiale della rondella: acciaio al carbonio, acciaio inox, acciaio temperato. L'inox garantisce resistenza a corrosione ma minore attrito; il carbonio offre bloccaggio più aggressivo.
- Tipo di applicazione: uso generico, vibrazionale, alta temperatura, ambienti corrosivi.
- Materiale del pezzo sottostante: acciaio (adatta qualsiasi rondella), alluminio (preferibile rondella a molla o cuneo), plastica (sconsigliato l'uso di rondelle con denti acuti).
- Spessore della rondella: deve essere sufficiente a non danneggiarsi durante il serraggio e conferire rigidità.
Coppia di serraggio e spessore
La coppia di serraggio deve essere scelta secondo le normative relative alla vite utilizzata. L'impiego di rondelle autobloccanti non modifica significativamente la coppia nominale, ma una rondella troppo spessa può richiedere aggiustamenti.
Vantaggi e limitazioni
Vantaggi
- Prevengono l'allentamento causato da vibrazioni e urti.
- Semplici da installare: basta inserire tra la vite (o il dado) e il pezzo.
- Rapporto costo-efficacia elevato rispetto ad altri sistemi di bloccaggio.
- Non richiedono risorse aggiuntive (collanti, freni filettati) e rendono il fissaggio reversibile.
- Efficaci su una vasta gamma di diametri nominali e materiali.
Limitazioni
- Meno efficaci su superfici lisce, verniciate o placcate.
- Su acciaio dolce, lo scorrimento microscopico può causare usura e perdita graduale di efficacia nel tempo.
- Le rondelle a stella e dentellate possono danneggiare superfici delicate.
- Non adatte a fissaggi che richiedono un aspetto estetico (i denti lasciano tracce visibili).
- Su alluminio leggero, il morso dei denti può causare problemi di corrosione galvanica se non si usa inox.
Rondelle autobloccanti vs. altri sistemi di bloccaggio
| Sistema | Meccanismo | Efficacia su vibrazioni | Costo | Reversibilità |
|---|---|---|---|---|
| Rondelle autobloccanti | Pressione meccanica radiale | Buona | Basso | Sì |
| Freni filettati (Loctite) | Adesivo chimico | Ottima | Medio | Parziale |
| Dadi autobloccanti (Nylon) | Inserto plastico | Ottima | Medio | Limitata (inserto si usura) |
| Anelli di fermo elastici | Blocco per attrito | Buona | Basso | Sì |
| Controdadi | Attrito tra dadi | Buona | Basso | Sì |
Le rondelle autobloccanti rimangono la soluzione più semplice, economica e reversibile per la maggior parte delle applicazioni industriali e hobbystiche.
Installazione corretta delle rondelle di bloccaggio
Procedura passo dopo passo
- Scelta della misura: verificare che il diametro della rondella corrisponda alla vite (M4, M6, M8, ecc.).
- Pulizia della superficie: rimuovere sporco, olio, vernice che potrebbe ridurre l'attrito e l'efficacia della rondella.
- Posizionamento: inserire la rondella tra la testa della vite (o il dado) e la superficie del pezzo. La faccia dentellata deve rivolgersi verso il materiale del pezzo.
- Serraggio: applicare la vite con una coppia appropriata secondo le specifiche della norma e del tipo di vite. Non è necessario serrare in eccesso.
- Verifica: after a few hours or cycles, verificare il serraggio: la rondella autobloccante non dovrebbe scorrere.
Consigli pratici
- Su acciaio inossidabile, il coefficiente di attrito è inferiore: si possono preferire rondelle a cuneo per prestazioni garantite.
- Non riutilizzare rondelle a stella molto consumate o danneggiate: la perdita di denti riduce drasticamente l'efficacia.
- Per applicazioni dove è richiesta la smontabilità futura, assicurarsi che il tipo di rondella sia reversibile (sconsigliato l'uso di freni filettati permanenti).
- In ambienti corrosivi, usare rondelle in acciaio inox A2-70 o A4-70 per evitare ruggine e perdita di efficacia.
Dimensioni e compatibilità
Le rondelle autobloccanti sono disponibili per tutti i diametri nominali standard di viti e bulloni. Ecco una guida indicativa:
- M4: diametro interno ~4,3 mm, diametro esterno ~9-10 mm.
- M6: diametro interno ~6,4 mm, diametro esterno ~14-15 mm.
- M8: diametro interno ~8,4 mm, diametro esterno ~18-19 mm.
- M10: diametro interno ~10,5 mm, diametro esterno ~24-25 mm.
- M12: diametro interno ~12,5 mm, diametro esterno ~27-28 mm.
I valori sono indicativi e variano leggermente a seconda del produttore e del tipo specifico di rondella. Consultare sempre le tabelle tecniche del fornitore.
Differenza tra rondelle autobloccanti e dadi autobloccanti
Un dado autobloccante con rondella combina il dado a camera esagonale con una rondella di bloccaggio integrata sulla base. Questo riduce il numero di componenti da assemblare e garantisce un bloccaggio uniformato. Sono utili in applicazioni che richiedono elevata standardizzazione.
Le rondelle autobloccanti separate offrono maggiore flessibilità: è possibile scegliere il tipo di rondella in base all'applicazione specifica e utilizzarle sia con viti che con bulloni.
Rondelle autobloccanti in ambienti difficili
Alta temperatura
Le rondelle a molla pura perdono elasticità ad alte temperature. Le rondelle a cuneo (Nord-Lock, Starlock) sono preferibili poiché il meccanismo di cuneo rimane efficace anche con dilatazione termica moderata. Per temperature estreme (>200°C), consultare i dati del produttore.
Corrosione marina e ambienti umidi
Utilizzare rondelle in acciaio inossidabile A4-70 (marino) o A2-70. L'inox 316 offre resistenza superiore in ambienti salini. Evitare il contatto diretto tra inox e acciaio al carbonio per minimizzare la corrosione galvanica.
Bassissime temperature
L'acciaio diviene fragile a temperature molto basse. Le rondelle a molla possono perdere elasticità. Preferire rondelle a cuneo o dentellate in acciaio dolce per applicazioni criogeniche, previa valutazione tecnica.
