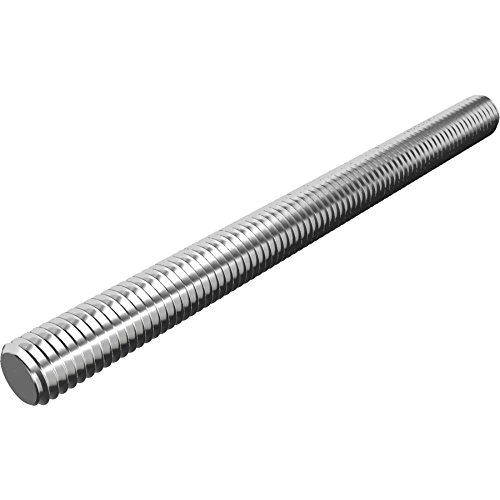

Che cosa è la barra filettata M36
La barra filettata M36 è un elemento di fissaggio metallico con filettatura metrica continua su tutta la lunghezza. La sigla M36 indica un diametro nominale di 36 mm e un passo metrico di 4 mm, secondo la norma ISO 262. Si tratta di un componente strutturale impiegato principalmente nei settori delle costruzioni civili, dell'ingegneria meccanica e della carpenteria metallica, dove sono richiesti carichi di trazione elevati e una resistenza affidabile nel tempo.
Caratteristiche tecniche della barra filettata M36
Una barra filettata M36 presenta le seguenti caratteristiche fondamentali:
- Diametro nominale: 36 mm
- Passo metrico: 4 mm (filettatura a passo grosso secondo ISO 262)
- Diametro di nocciolo (minimo): circa 30,5 mm
- Diametro medio: circa 33,5 mm
- Lunghezze disponibili: generalmente da 0,5 m a 3 m, su richiesta anche lunghezze maggiori
- Peso approssimativo per metro: circa 10 kg per metro lineare (variabile in base alla densità del materiale)
Materiali e classi di resistenza
Le barre filettate M36 sono disponibili in diversi materiali, scelti in base all'applicazione richiesta:
- Acciaio al carbonio (C45, C50): materiale standard, economico, adatto per applicazioni ordinarie in ambienti protetti
- Acciaio inox AISI 304 o 316: resistente alla corrosione, impiegato in ambienti umidi, marini o aggressivi
- Acciaio bonificato: sottoposto a trattamento termico per migliorare resistenza e resilienza
- Ottone o rame: per applicazioni specifiche con requisiti di conducibilità o isolamento
Le classi di resistenza più comuni secondo la norma ISO 898-1 sono 8.8, 10.9 e 12.9, che indicano il carico di snervamento e di rottura a trazione.
Normative di riferimento
La barra filettata M36 è prodotta secondo diverse normative internazionali:
- ISO 262: Definisce i profili e le dimensioni della filettatura metrica
- ISO 898-1: Stabilisce le classi di resistenza e i carichi ammissibili per i bulloni e gli elementi filettati
- UNI EN ISO 4017: Specifica le caratteristiche dei bulloni con esagono pieno e degli elementi filettati equivalenti
- DIN 976: Norma tedesca equivalente, ampiamente diffusa anche in Italia
Applicazioni principali
La barra filettata M36 è utilizzata in molteplici settori industriali e costruttivi:
- Costruzioni civili: ancoraggi strutturali, tiranti in acciaio, supporti per travature
- Carpenteria metallica: giunzioni di strutture pesanti, colonne, travi composte
- Macchine pesanti: fusti di cilindri idraulici, montaggi di motori, supporti per macchinari
- Impianti industriali: tubazioni a pressione, serbatoi, elementi di ancoraggio generale
- Infrastrutture: ponti, viadotti, strutture di fissaggio di grandi masse
- Settore petrolifero e del gas: elementi di collegamento in ambienti ad alta pressione
Carico ammissibile e resistenza
Il carico ammissibile di una barra filettata M36 dipende dalla classe di resistenza e dalla lunghezza della filettatura in presa. A titolo indicativo, per una barra in acciaio classe 8.8:
- Carico di snervamento (Ys): circa 640 MPa
- Carico di rottura (Ts): circa 800 MPa
- Sezione resistente approssimativa: circa 817 mm²
Il carico massimo sostenibile dipende anche dalla lunghezza di presa nella madrevite e dai fattori di sicurezza applicabili (generalmente 1,5 ÷ 3 in funzione della criticità dell'applicazione). Per calcoli precisi è consigliabile consultare le tabelle tecniche fornite dai produttori o ricorrere al dimensionamento secondo le norme di progettazione strutturale.
Installazione e accoppiamento
L'installazione corretta di una barra filettata M36 richiede attenzione a vari fattori:
- Preparazione della superficie: assicurarsi che i fori e le superfici di contatto siano puliti e prive di sporco o ossidazione
- Coppia di serraggio: consultare le tabelle ISO 898-1 o le specifiche del progetto per determinare la coppia di serraggio corretta
- Lubrificazione: applicare un lubrificante appropriato (olio di servizio, grasso grafico) per ridurre l'attrito e uniformare il carico
- Rosette di protezione: utilizzare rosette adeguate per distribuire il carico e proteggere le superfici
- Controdado o dispositivi di bloccaggio: per applicazioni soggette a vibrazioni, impiegare controdadi, rondelle elastiche o adesivi anaereobi
Confronto con altre dimensioni di barre filettate
Per inquadrare il diametro M36 nel contesto dei fissaggi disponibili, ecco un confronto con altre dimensioni comuni:
| Diametro nominale | Passo (mm) | Diametro di nocciolo (mm) | Applicazioni tipiche |
|---|---|---|---|
| M16 | 2 | ~13,5 | Carpenteria leggera, macchinari medi |
| M20 | 2,5 | ~17,5 | Strutture medie, impianti generici |
| M24 | 3 | ~21 | Costruzioni e macchine pesanti |
| M36 | 4 | ~30,5 | Strutture critiche, grandi carichi |
| M42 | 4,5 | ~36,5 | Applicazioni speciali, carichi eccezionali |
Vantaggi e limitazioni
Vantaggi:
- Elevata resistenza a trazione grazie al diametro importante
- Disponibilità in molteplici materiali e classi di resistenza
- Costo relativamente contenuto rispetto ad altre soluzioni strutturali
- Facilità di progettazione e calcolo secondo normative consolidate
- Affidabilità comprovata in decenni di utilizzo industriale
Limitazioni:
- Sensibilità alla corrosione se non in acciaio inox (richiede protezione)
- Perdita di carico a trazione in caso di precarico insufficiente o allentamento
- Difficoltà di sostituzione una volta installata in strutture composite
- Necessità di un controllo torque appropriato per garantire performance ottimale
Manutenzione e controllo
Per garantire la sicurezza e la durata di una barra filettata M36, è importante eseguire controlli periodici:
- Ispezione visiva: verificare la presenza di crepe, deformazioni o corrosione
- Controllo del precarico: utilizzare una chiave dinamometrica per verificare che la coppia di serraggio rimanga entro i limiti specificati
- Protezione dalla corrosione: in ambienti aggressivi, controllare lo stato di verniciatura o rivestimento
- Verifica dei dispositivi di bloccaggio: assicurarsi che controdadi e rondelle elastiche rimangano in posizione
Prevenzione della corrosione
La corrosione è uno dei principali nemici delle barre filettate in acciaio al carbonio. Per prevenirla:
- Scelta del materiale: privilegiare l'acciaio inox in ambienti marini, umidi o chimicamente aggressivi
- Rivestimenti superficiali: utilizzare zincatura, nichelatura o verniciatura epossidica
- Isolamento: separare materiali incompatibili con rondelle isolanti in caso di contatto galvanico
- Manutenzione: ispezionare regolarmente e applicare lubrificanti protettivi
Selezione e acquisto
Al momento dell'acquisto di una barra filettata M36, è importante specificare:
- Lunghezza totale richiesta
- Materiale (acciaio al carbonio, inox, ecc.)
- Classe di resistenza (8.8, 10.9, 12.9)
- Tolleranza e grado di finitura (lucida, grezza, ecc.)
- Certificazioni richieste (marchio CE, conformità UNI-EN-ISO, ecc.)
È consigliabile affidarsi a fornitori certificati e richiedere certificati di prova per applicazioni critiche.
