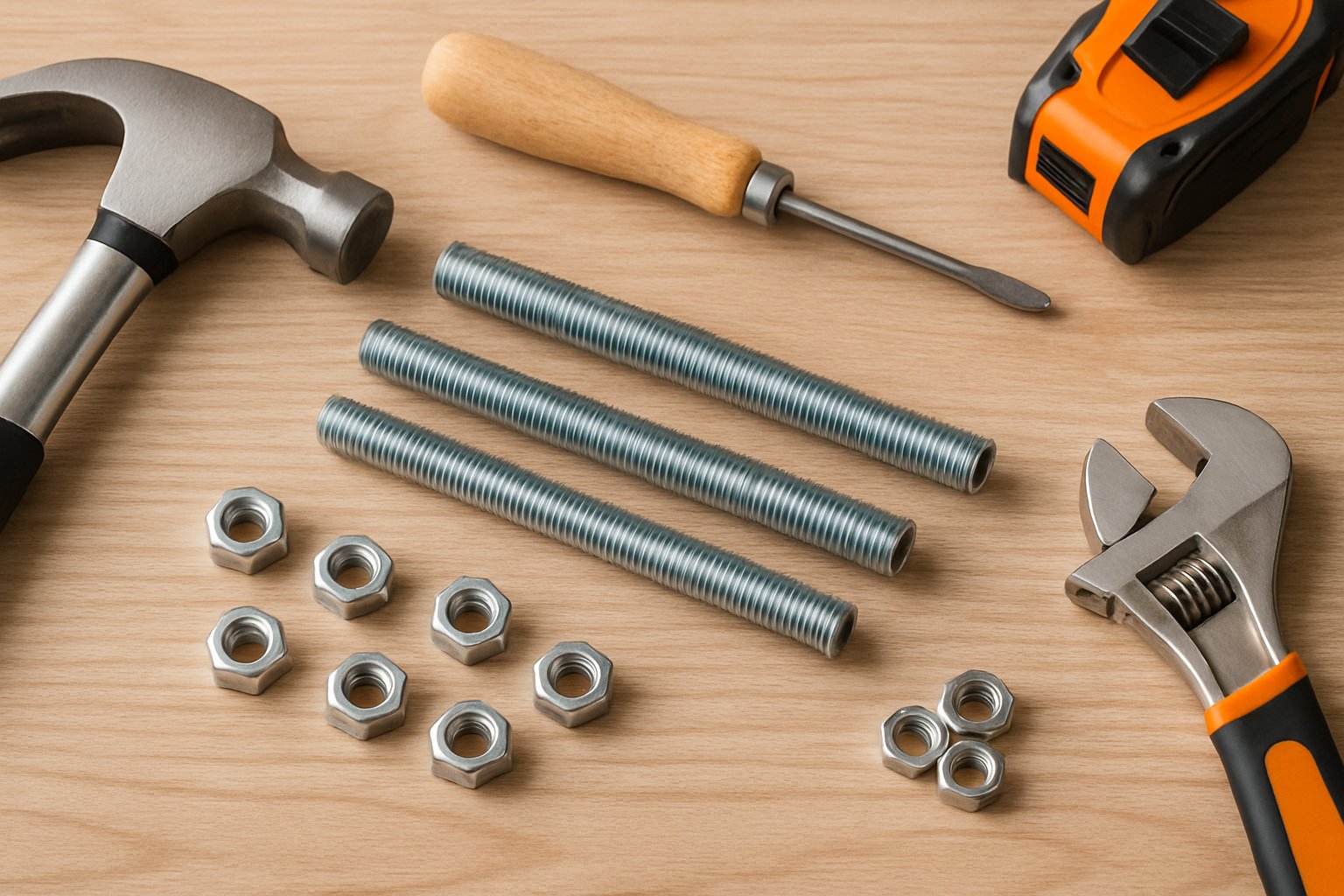

Che cosa sono le barre filettate cave
Le barre filettate cave sono componenti di fissaggio caratterizzati da una filettatura interna che percorre longitudinalmente il loro interno. A differenza delle barre filettate piene, presentano un foro passante e permettono il passaggio di altri elementi (viti, perni, tubi) al loro interno. Sono impiegate in strutture modulari, sistemi di montaggio, raccordi idraulici e applicazioni dove è necessaria la massima versatilità costruttiva.
Criteri principali di scelta
Diametro nominale
Il diametro esterno della barra è il primo parametro da considerare. Le dimensioni standard seguono le norme UNI e si misurano in millimetri (ad esempio M6, M8, M10, M12, M16, M20). La scelta dipende dal carico da sostenere: diametri minori (M6–M8) sono adatti per carichi leggeri e spazi ridotti, mentre diametri maggiori (M16–M24) garantiscono resistenza superiore in applicazioni gravose.
Passo della filettatura
Il passo è la distanza tra due spire consecutive e determina il numero di filetti per centimetro. Esistono filetture a passo grosso (standard) e a passo fine. Un passo grosso offre velocità di avvitamento maggiore e migliore autobloccaggio, mentre un passo fine consente regolazioni più precise e riduce il rischio di svitamento in ambienti vibranti. Per applicazioni generiche si preferisce il passo grosso; per sistemi di regolazione il passo fine è consigliato.
Tipo e profilo della filettatura interna
La filettatura interna può essere di tipo metrico (ISO 13, profilo triangolare) oppure a profilo speciale. Deve essere compatibile con i componenti che andranno a inserirsi (viti, perni filettati). Una filettatura ben eseguita garantisce presa salda e riduce il gioco assiale.
Materiale e trattamento
L'acciaio dolce è il materiale più comune, economico e facile da lavorare. L'acciaio inossidabile (AISI 304 o 316) è indicato per ambienti umidi, corrosivi o alimentari, anche se ha costi superiori. L'acciaio zincato offre un buon compromesso tra protezione dalla corrosione e economicità. Il trattamento superficiale (zincatura, nitrificazione, verniciatura) aumenta la durabilità in esterno.
Carico di lavoro e classe di resistenza
La resistenza meccanica si esprime in megapascal (MPa). Una barra in acciaio dolce con classe 4.8 supporta carichi minori rispetto a una classe 8.8 o 10.9. Per applicazioni statiche il carico ammissibile può essere calcolato in base al diametro interno (non al diametro esterno); per carichi dinamici è consigliabile consultare tabelle fornite dai produttori o utilizzare software di calcolo.
Lunghezza disponibile
Le barre filettate cave sono vendute in lunghezze standardizzate (da 50 mm fino a 1000 mm o più). Verifica che la lunghezza sia sufficiente per il tuo progetto, considerando le tolleranze di montaggio e lo spazio necessario per dadi o accoppiamenti.
Comparativa delle tipologie
| Criterio | Barre leggere (M6–M8) | Barre medie (M10–M14) | Barre pesanti (M16–M24) |
|---|---|---|---|
| Carico indicativo (kg) | Fino a 50–100 kg | 100–500 kg | Oltre 500 kg |
| Costo relativo | Basso | Medio | Alto |
| Facilità di montaggio | Molto facile | Facile | Richiede attrezzi robusti |
| Applicazioni tipiche | Assemblaggi leggeri, elettronica, prove | Strutture modulari, arredi, macchine | Presse, torni, supporti industriali |
| Reperibilità | Molto alta | Molto alta | Alta (tempi più lunghi) |
Consigli per profili d'uso diversi
Laboratorio e prototipazione
Scegli barre in diametri leggeri o medi (M6–M10), acciaio dolce zincato, con passo grosso per rapidità di montaggio. La lunghezza deve essere modesta (150–300 mm) per facilitare il lavoro. Non è necessaria una classe di resistenza elevata.
Ambienti umidi e esterni
Priorità assoluta: materiale inossidabile (AISI 316 in zona costiera) o acciaio al carbonio zincato a caldo secondo UNI ISO 1461. Scegli diametri medi o grandi per assicurare resistenza nel tempo. Evita verniciature che possono rovinarsi; preferisci trattamenti permanenti.
Macchine utensili e strutture industriali
Opta per barre di diametro grande (M16–M24) in acciaio con classe di resistenza 8.8 o 10.9. Il passo fine è consigliato se serve regolazione micrometrica. Verifica la tolleranza di cilindricità (secondo ISO 286) per garantire centraggio preciso durante il montaggio.
Sistemi idraulici e pneumatici
Le barre filettate cave sono impiegate come raccordi centrali. Acciaio inossidabile o al carbonio cromato sono preferibili. Attenzione alla compatibilità con i fluidi impiegati (oli, aria, vapore). Consulta le schede tecniche del fluido per verificare la compatibilità chimica.
Arredi e fai-da-te
Diametri leggeri–medi (M8–M12), acciaio zincato, lunghezze adatte al tuo progetto. Il passo grosso è ideale per montaggio rapido. La resistenza meccanica standard è sufficiente per carichi domestici.
Controllo qualità e verifiche prima dell'acquisto
Prima di ordinare, verifica sempre: filettatura integra e priva di difetti visivi, tolleranza delle dimensioni (diametri esterni e interni), assenza di rugosità eccessive. Se il fornitore non fornisce certificati o schede tecniche, richiedi copia della norma ISO 13 o UNI applicata. Per importanti applicazioni strutturali, preferisci fornitori certificati ISO 9001.
Errori comuni da evitare
- Sottovalutare il carico: Calcola sempre il carico statico e dinamico reale; non affidarti a stime approssimative.
- Scegliere il materiale sbagliato per l'ambiente: Acciaio dolce non zincato ossidarsi rapidamente all'esterno; usa inox o zincato.
- Incompatibilità di passo: Assicurati che il passo della barra coincida con quello dei tuoi dadi o viti di collegamento.
- Ignorare le tolleranze: Una barra con tolleranza larga potrebbe non montarsi correttamente con i componenti di fissaggio.
- Non verificare la lunghezza: Ordina sempre barre leggermente più lunghe del necessario; potrai sempre tagliarle e ri-filettare.
Come misurare e verificare in situ
Per controllare una barra filettata cava già in possesso, usa un calibro a corsoio per misurare il diametro esterno e un micrometro per verificare il passo (conta le spire in 10 mm e dividi per 10). Un semplice test di carico (applicando massa graduata) rivela difetti strutturali o eccessive deformazioni. Se la barra si torce o il foro interno si deforma eccessivamente, è compromessa.
Fonti
- Ente Italiano di Normazione (UNI) – Norme ISO 13, UNI ISO 1461, UNI EN ISO 4762
- International Organization for Standardization (ISO) – ISO 286 (Tolleranze dimensionali), ISO 13 (Filettature metriche)
