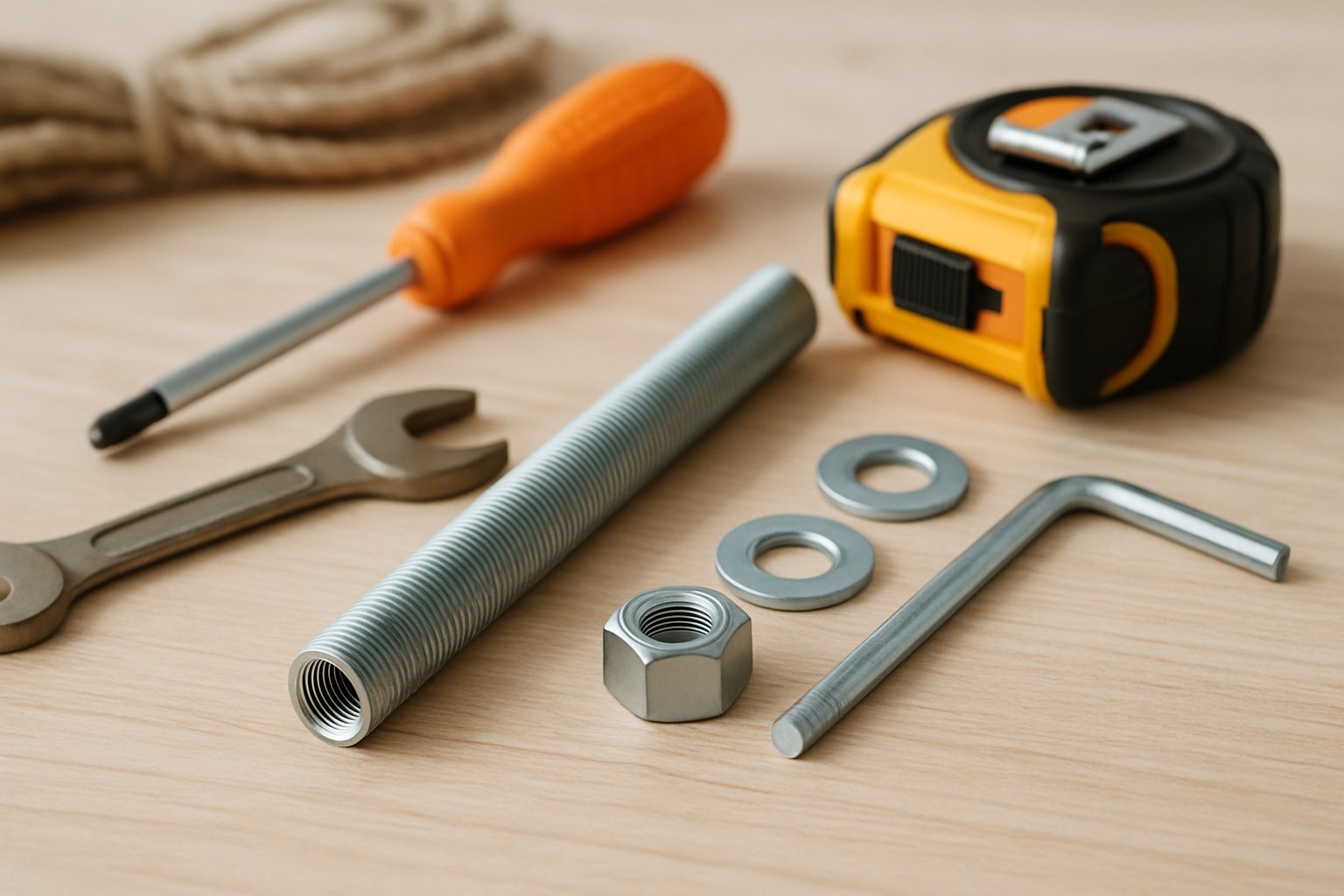

Cos'è la barra filettata cava

La barra filettata cava è un elemento di fissaggio realizzato in acciaio (talvolta in altri materiali come ottone o plastica) con filettatura esterna e un foro assiale che la attraversa completamente. A differenza della barra filettata piena, questa conformazione la rende più leggera, economica e funzionale per specifiche applicazioni dove il passaggio interno di cavi, tubi o conduttori è necessario.

Caratteristiche e varianti comuni

Le barre filettate cave si trovano in diametri standardizzati (da M6 a M24 sono i più diffusi nel fai-da-te e nell'impiantistica) e lunghezze variabili. Il diametro del foro interno dipende dal diametro nominale e dal tipo di filettatura (metrica). I materiali più comuni sono:

  • Acciaio zincato: resistenza alla corrosione moderata, adatto a interni e ambienti asciutti
  • Acciaio inox: elevata resistenza alla corrosione, consigliato in ambienti umidi o all'esterno
  • Ottone: bassa conduttività, utilizzato dove è necessario isolare elettricamente
  • Plastica (PVC/polipropilene): isolante naturale, per applicazioni non strutturali

Vantaggi principali

Leggerezza: il peso inferiore rispetto alle barre piene facilita il trasporto, la manipolazione e riduce il carico su strutture di supporto.

Passaggio di conduttori: il foro interno consente il passaggio di cavi elettrici, tubi in rame per impianti idrici o frigoriferi, senza necessità di perforazioni successive o staffature aggiuntive.

Costo ridotto: la minore quantità di materiale le rende economiche rispetto alle barre piene, un fattore importante in progetti con molti fissaggi.

Versatilità: sono facilmente lavorabili con attrezzi comuni (seghetto, lima) e si accopiano semplicemente con dadi e rondelle standard.

Economia di spazio: utili in installazioni dove lo spazio è limitato e l'estetica conta (ad esempio, canalizzazioni d'impianto nascoste).

Svantaggi e limitazioni

Capacità di carico ridotta: la sezione cava riduce la resistenza a trazione e flessione. Non sono adatte a supportare carichi significativi o strutture portanti. La resistenza diminuisce all'aumentare del diametro del foro interno.

Minore rigidità: se sottoposte a carichi trasversali, mostrano una flessione maggiore rispetto alle barre piene, non idonee per montanti verticali critici.

Rischio di schiacciamento: in caso di compressione laterale, il sottodimensionamento della parete cava può portare alla deformazione.

Difficoltà nell'incollaggio: se il progetto prevede collaggi, la cavità interna può complicare i trattamenti di pulizia e preparazione.

Casi d'uso pratici

  • Impiantistica: telai per il passaggio di tubazioni (impianti idrici, frigoriferi, gas) in modo ordinato e modular
  • Canalizzazioni elettriche: supporti per il passaggio di cavi e conduttori senza ricorrere a perforazioni aggiuntive
  • Strutture leggere non portanti: supporti per pannelli in cartongesso, ripiani di piccolo carico, telaini di impianti
  • Bricolage: realizzazione di supporti temporanei o accessori where leggerezza e passaggio di cavi sono prioritari
  • Automazione leggera: telai di macchine di piccolo formato, linee di assemblaggio manuale
  • Arredamenti modulari: elementi di collegamento in sistemi di scaffalature non strutturali

Cosa valutare prima dell'acquisto

Carico di esercizio

Calcolare sempre il carico che la barra dovrà supportare (peso proprio della struttura + carico utile). Le barre cave hanno certificazioni di resistenza inferiore: consultare le tabelle tecniche del fornitore o fare riferimento a normative come UNI EN per acciai strutturali. In caso di dubbi, preferire una barra piena o affidarsi a un progettista.

Diametro e lunghezza

Scegliere il diametro nominale in funzione del carico e della luce (distanza tra i supporti). Lunghezze standard sono disponibili fino a 6 metri; per lunghezze maggiori, richiedere prodotti su misura.

Materiale e ambiente

In ambienti umidi o all'aperto, preferire acciaio inox. Per applicazioni interne, l'acciaio zincato è una soluzione equilibrata. L'ottone è consigliato dove è richiesta isolamento elettrico.

Diametro del foro interno

Verificare che il foro interno sia adatto al passaggio dei cavi o tubi previsti. Il diametro della cavità varia: informarsi al momento dell'ordine, specialmente se il progetto richiede una sezione libera minima garantita.

Filettatura

Accertarsi che la filettatura sia metrica ISO (standard internazionale) se si utilizzano dadi e bulloni comuni. Alcune barre cave speciali possono avere filettature diverse.

Certificazioni e tracciabilità

Se il progetto è soggetto a normative (impianti pubblici, strutture industriali), verificare che il fornitore fornisca certificati di conformità (es. marcatura CE per costruzioni) e documentazione di tracciabilità.

Come installarla correttamente

L'installazione di una barra filettata cava segue i principi generali del fissaggio:

  1. Preparare i supporti (muri, telai) con fori di diametro leggermente superiore al nucleo della filettatura
  2. Inserire la barra e fissarla con dadi e rondelle, avvitando in modo uniforme da entrambi i lati per evitare inclinazioni
  3. Verificare con una livella o squadra l'orizzontalità/verticalità secondo le esigenze
  4. Serrare i dadi con una chiave inglese o a forchetta, non eccessivamente (evitare di sfondare il materiale del muro)
  5. Dopo il fissaggio, far passare i cavi o tubi dal foro interno

Avvertenza di sicurezza: Prima di effettuare fori in strutture, assicurarsi di individuare correttamente tubazioni, cavi elettrici e elementi strutturali, utilizzando cercametalli o richieste a professionisti, per evitare pericoli di infortunio.

Alternative e comparazione

Se la barra filettata cava non è ideale per il progetto, considerare:

  • Barra filettata piena: maggiore capacità di carico, se non è necessario il passaggio interno
  • Viti prigioniere: per fissaggi su elementi singoli senza necessità di passaggio
  • Tubi o profilati cavi: se il carico è significativo e la luce tra i supporti è ampia
  • Sistemi modulari prefabbricati: per impianti che richiedono frequenti riconfigurazione

Prezzo e disponibilità

Le barre filettate cave sono generalmente disponibili presso negozi di ferramenta, rivenditori di fissaggi e fornitori online. Il costo è inferiore alle barre piene di pari lunghezza. I prezzi variano in funzione di lunghezza, diametro, materiale e quantità ordinata. Per progetti di ampia scala, è consigliabile richiedere preventivi personalizzati.
