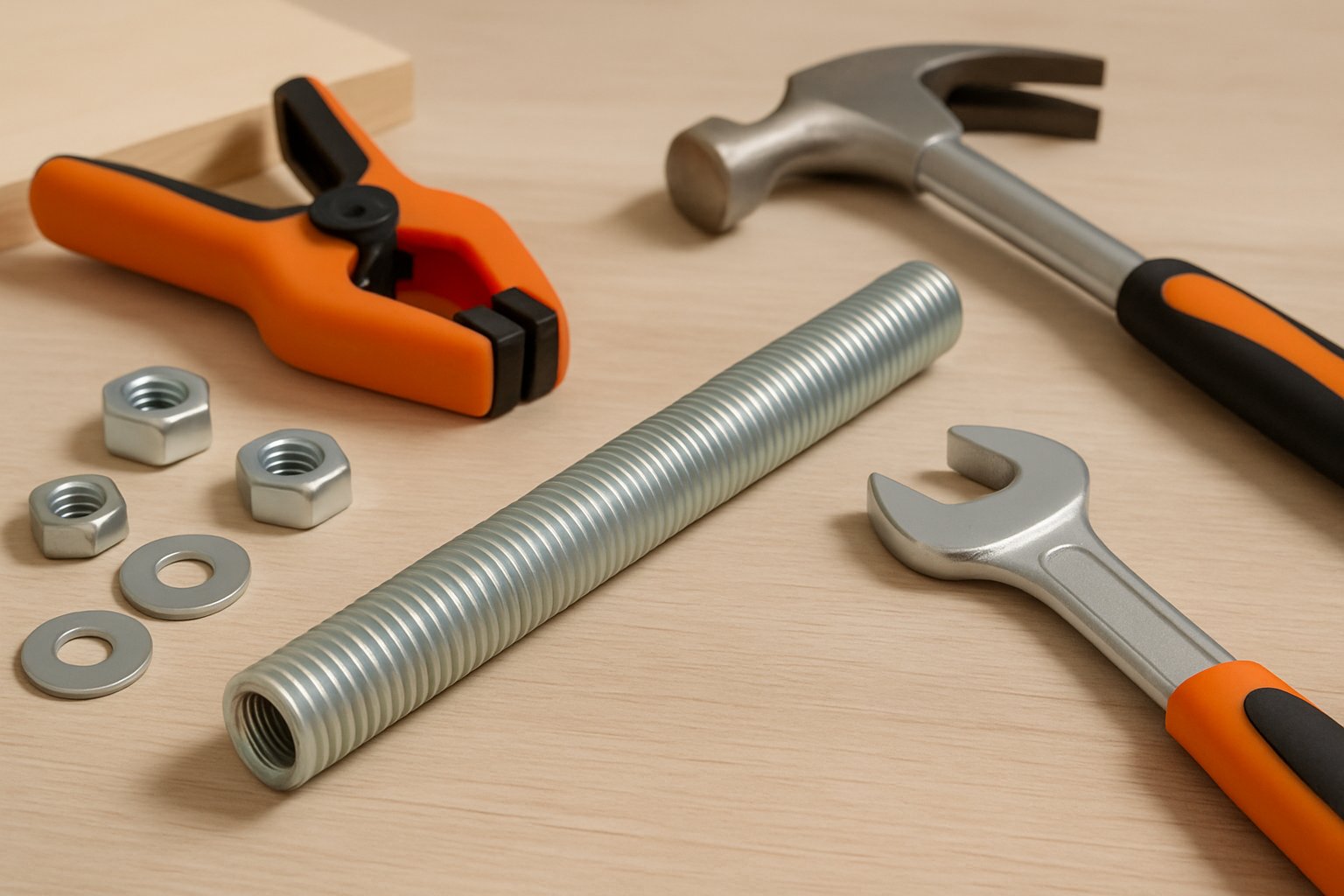

Che cos'è la barra filettata cava e quando serve
La barra filettata cava è un elemento di fissaggio metallico o polimerico con filettatura esterna e passaggio interno, utilizzato per collegare componenti, distribuire carichi o realizzare strutture modulari. A differenza della barra piena, lo spazio interno consente il passaggio di cavi, tubi o altri elementi, rendendola particolarmente utile in applicazioni dove lo spazio è critico e la funzionalità deve essere multisensoriale.
Le principali applicazioni includono: strutture di scaffalature, impianti di climatizzazione, quadri elettrici, sistemi di sospensione e allestimenti modulari.
Criteri di scelta fondamentali
1. Diametro della filettatura
Il diametro esterno (da M4 a M30 e oltre) determina la portata e lo spazio occupato. Diametri comuni:
- M4–M8: carichi leggeri (fino a 100–500 kg), spazi stretti, apparecchiature leggere
- M10–M16: carichi medi (500–5.000 kg), uso generale industriale
- M20–M30: carichi pesanti (oltre 5.000 kg), strutture fisse
Consultare le norme ISO 262 per verificare le tolleranze e le classi di resistenza.
2. Passo della filettatura
Il passo (distanza tra due creste consecutive) può essere metrico standard o fine:
- Passo metrico standard: meno preciso, montaggio più veloce, adatto a regolazioni approssimative
- Passo fine: maggiore precisione, migliore controllo micrometrico, ideale per regolazioni critiche
3. Lunghezza utile
La lunghezza disponibile della filettatura varia da pochi centimetri fino a 3–5 metri per barre speciali. Misurare lo spazio disponibile e sommare gli spessori delle parti da collegare, più un margine per le viti di bloccaggio (almeno 2–3 filetti).
4. Materiale
La scelta del materiale influisce su durabilità, resistenza alla corrosione e costo:
- Acciaio al carbonio (C45, C60): resistenza ottima, economico, richiede protezione (zincatura, cromatura) in ambienti umidi
- Acciaio inossidabile (AISI 304, 316): resistenza alla corrosione naturale, ideale per esterni e ambienti chimici, costo superiore
- Alluminio anodizzato: leggero, buona resistenza alla corrosione, minore resistenza meccanica, uso in applicazioni non critiche
- Ottone: conducibilità termica elevata, resistenza alla corrosione, bassa resistenza meccanica
- Polimeri (PEEK, Nylon): isolamento elettrico, resistenza agli agenti chimici, minore portata, uso in ambienti aggressivi
5. Classe di resistenza
Espressa in formato 4.6, 5.8, 8.8, 10.9 (per acciaio), indica il carico di rottura. Classe 8.8 e superiori sono idonee per carichi importanti. Verificare sempre la corretta classe nella documentazione del produttore.
6. Ambiente d'uso
- Interno, asciutto: acciaio al carbonio zincato, accettabile sia economicamente che funzionalmente
- Umido o esterno: acciaio inossidabile o rivestimenti superiori
- Vicino a impianti elettrici: materiali isolanti o inossidabili per sicurezza
- Contatto con alimenti o farmaci: acciaio inossidabile AISI 316 o polimeri certificati
Tabella di confronto
| Criterio | Acciaio al carbonio | Acciaio inox (304/316) | Alluminio anodizzato | Polimeri |
|---|---|---|---|---|
| Resistenza meccanica | Molto alta | Alta | Media | Bassa–Media |
| Resistenza alla corrosione | Bassa (con protezione) | Molto alta | Buona | Eccellente |
| Costo | Basso | Alto | Medio | Medio–Alto |
| Peso | Alto | Alto | Basso | Molto basso |
| Conducibilità termica | Alta | Media | Molto alta | Bassa |
| Isolamento elettrico | No | No | No | Sì |
| Ambiente di uso ideale | Interno, controllato | Umido, esterno, chimico | Leggero, interno | Chimico, elettrico |
Consigli per profili d'uso specifici
Scaffalature industriali e magazzini
Utilizzare acciaio al carbonio classe 8.8, diametro M12–M20, passo standard. La zincatura a caldo protegge sufficientemente dall'umidità ambientale. Controllare il carico totale stimato (peso della merce + peso della struttura) e dimensionare in eccesso del 20–30%.
Impianti HVAC e tubazioni
Acciaio inossidabile AISI 304, diametro M8–M16, passo fine per precisione geometrica. La corrosione da condensa è frequente; l'inox è il compromesso ottimale tra costo e affidabilità.
Quadri elettrici e pannelli
Acciaio inossidabile o polimeri isolanti, diametro M4–M10. Se metallico, verificare che sia adeguatamente isolato o collegato a terra secondo le norme IEC vigenti. L'uso di polimeri consente di evitare rischi di corto circuito accidentale.
Ambienti ad alta umidità (piscine, impianti di balneazione)
Acciaio inossidabile AISI 316 (classe 5.8–8.8), non acciaio al carbonio. Il costo è superiore ma garantisce almeno 10–15 anni di durata senza corrosione significativa.
Automotive e motorsport
Acciaio al carbonio classe 10.9 o 12.9, trattamenti speciali (nitrallazione). Diametri precisi, tolleranze serrate, montaggio con loctite medio (secondo protocollo del costruttore). Il peso è critico; valutare leghe leggere solo se il carico lo consente.
Fai-da-te domestico e piccoli restauri
Acciaio al carbonio zincato, diametro M8–M12, passo standard. Controllare che la zincatura sia uniforme (colore argentato, senza chiazze rossastre). Costo contenuto e facilità di reperimento nei negozi di fai-da-te.
Fattori di sicurezza e tolleranze
Ogni applicazione richiede un fattore di sicurezza minimo. Per strutture critiche (scaffalature caricate, sospensioni), adottare un fattore di almeno 4–6 rispetto al carico massimo previsto. Per valori precisione e tolleranze, consultare ISO 262 e ISO 1207.
Processo di scelta in 5 passi
- Stimare il carico totale: peso della merce + struttura + margine di sicurezza (almeno 20%)
- Identificare l'ambiente: interno asciutto, umido, esterno, chimico
- Scegliere il materiale: acciaio al carbonio per interno controllato; inox per esterno/umido; polimeri per isolamento
- Dimensionare diametro e passo: usare tabelle di portata fornite dai produttori; passo fine se precisione < 0,5 mm
- Verificare disponibilità e costo: confrontare fornitori, richiedere certificati di classe di resistenza se critici
Errori frequenti da evitare
- Sottodimensionamento: non badare al carico dinamico (vibrazioni, urti), considerare solo quello statico
- Corrosione ignorata: utilizzare acciaio al carbonio in ambienti umidi senza protezione
- Misure imprecise: non verificare la lunghezza utile reale prima dell'ordine, rischiando di montare barre troppo corte
- Classe di resistenza sconosciuta: non verificare la marcatura sulla barra; barre non certificate possono cedere sottocari
- Miscela di materiali: accoppiare acciaio al carbonio con inox causa corrosione galvanica; usare sempre lo stesso materiale
